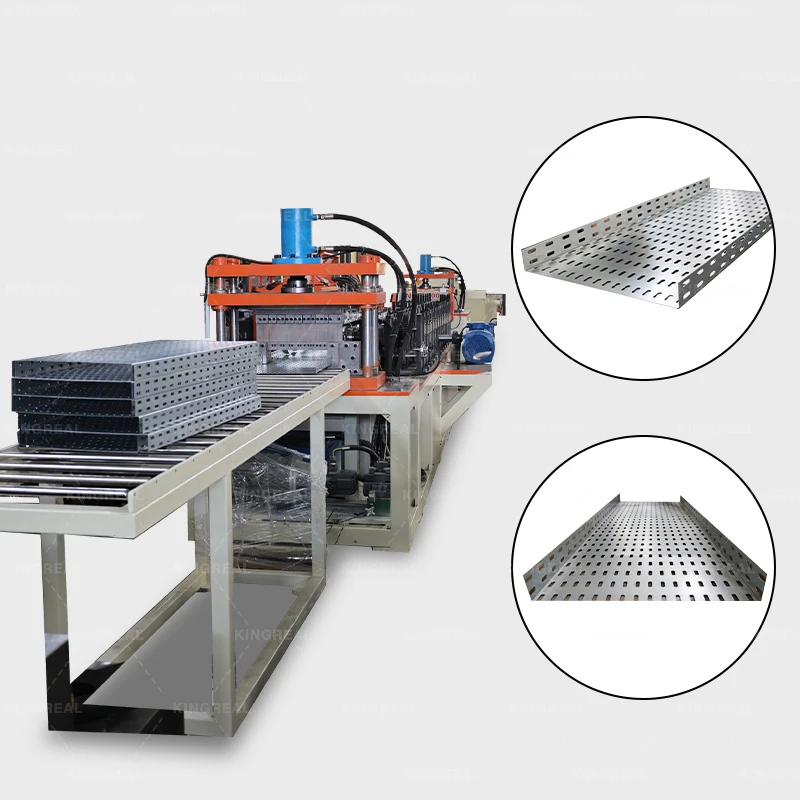

Μηχανή διαμόρφωσης ρολού δίσκου καλωδίων υψηλής ακρίβειας
Διαδικασία εργασίας της μηχανής διαμόρφωσης κυλίνδρων δίσκων καλωδίων
Σύντομη εισαγωγή της μηχανής διαμόρφωσης ρολού δίσκου καλωδίων
|
Η μηχανή διαμόρφωσης κυλίνδρων δίσκων καλωδίων καναλιών KINGREAL (μηχάνημα διαμόρφωσης ρολού) είναι πλήρως αυτόματη γραμμή παραγωγής για τον δίσκο ηλεκτρικών καλωδίων. 2. Οδηγίες κύλισης για προϊόντα γέφυρας: Εύρος κύλισης προδιαγραφών δίσκου καλωδίων: 100-900mm μήκος X 50mm ύψος 3. Επισκόπηση της δομής της μηχανής διαμόρφωσης ρολού δίσκου καλωδίων 3.1 Μηχάνημα ξετύλιξης Τεχνικές παράμετροι: πλάτος φύλλου: 150-1050mm; πάχος υλικού 0,8-2,0mm; Εύρος διαστολής και συστολής εσωτερικής διαμέτρου ф460-510 mm; Διάμετρος ρολού: φ1200mm; βάρος μεταφοράς: Μικρότερο ή ίσο με 7 Τ 3.2 ισοπεδωτική μηχανή ένα. Αριθμός ρολών εργασίας: εννέα-ρολά ισοπεδωτική μηχανή σι. Δομικά χαρακτηριστικά: Η ακαμψία και η τραχύτητα της επιφάνειας του κυλίνδρου ισοπέδωσης Βελτιώνονται σημαντικά μετά το σβήσιμο και το σκλήρυνση και την επιχρωμίωση. αποτελείται από έναν κύλινδρο τσιμπήματος και έναν κύλινδρο ισοπέδωσης, ο κύλινδρος τσιμπήματος μπορεί να είναι ρυθμίζεται ξεχωριστά και υιοθετείται ο άνω κύλινδρος ισοπέδωσης Η συνολική δομή είναι εξοπλισμένη με δύο σημεία ρύθμισης μπροστά και πίσω, που μπορεί να σχηματίσει μια ορισμένη γωνία κλίσης, η οποία είναι βολική για τη βελτίωση της ποιότητα ισοπέδωσης. Το άκρο τροφοδοσίας της μηχανής ισοπέδωσης είναι εξοπλισμένο με ένα ζεύγος από επίπεδους κυλίνδρους οδήγησης και δύο ζεύγη κατακόρυφων κυλίνδρων οδήγησης. Οι κάθετοι κύλινδροι οδήγησης μπορούν να κινούνται στο κέντρο και ταυτόχρονα. Ρύθμιση χειροτροχού, με κλίμακα, βολικό για κεντράρισμα.
|
|
|
|
3.3 NC1050 σερβοτροφοδότης ένα. Λειτουργία: σίτιση σι. Δομικά χαρακτηριστικά: Οδηγείται από σερβοκινητήρα. Τροφοδοσία πολλαπλών- σταδίων: 10 διαφορετικές ομάδες Τα μήκη τροφοδοσίας μπορούν να εισαχθούν, η οθόνη αφής LCD είναι βολική για αλλαγή και ρύθμιση διαφόρων τεχνικές παραμέτρους. Το σύστημα αυτόματης εκκίνησης επαγωγής συνδέεται με τη διάτρηση (ελέγχετε την έναρξη της γροθιάς). 3.4 JH21-400B μηχάνημα σφράγισης Μηχανή διάτρησης: Το σώμα του μηχανήματος είναι συγκολλημένο με χαλύβδινη πλάκα, με καλή ακαμψία και όμορφη εμφάνιση. Υιοθετεί συνδυασμένο πνευματικό συμπλέκτη τριβής. 3.5 Πίνακας οδηγών μεταφοράς ένα. Μορφή: Τύπος κυλίνδρου ισχύος (μεταφορικό υλικό) σι. Λειτουργία και δομή: μπαίνει η λαμαρίνα μετά την διάτρηση και κοπή του οδηγού η μηχανή διαμόρφωσης ρολού ομαλά. Η διάταξη οδήγησης αποτελείται κυρίως από έναν κύλινδρο αέρα. Ο τροχός οδήγησης μπορεί εύκολα να ρυθμιστεί ώστε να προσαρμόζεται σε διαφορετικά πλάτη φύλλων. |
|
3.6 Σχηματισμός υποδοχής 3.6.1. 22 περάσματα του πλαισίου διαμόρφωσης (διπλή σειρά) 3.6.2 Μέθοδος ρύθμισης πλάτους: ηλεκτρικός έλεγχος 3.6.3 Διάμετρος άξονα κυλίνδρου: ￠65 mm 3.6.4. Υλικό μήτρας σε ρολό: Gcr15, σβησμένο, HRC58-62 βαθμοί 3.6.5 Δύο κινητήρες μεταβλητής συχνότητας 11 kw Υλικό ρολού: GCr15 3.7 εξαντλημένο-πίνακας Δομή: τύπος κυλίνδρου, χωρίς ισχύ 3. 8 Σύστημα ηλεκτρικού ελέγχου Ολόκληρη η σειρά υιοθετεί εισαγόμενο έλεγχο PLC, οθόνη αφής 8" LCD, μηχανή- διεπαφή. Αντιλαμβάνεται την αλληλεπίδραση μεταξύ ανθρώπου και PLC. Ο χειριστής εκτελεί αυτόματα το ρυθμισμένο πρόγραμμα (προγραμματιζόμενος έλεγχος) και παρακολουθεί τη διαδικασία ελέγχου, ώστε ο χειριστής να μπορεί να ελέγχει τη γραμμή παραγωγής. Και τροποποιεί τις παραμέτρους ελέγχου και μπορεί να παρακολουθεί την κατάσταση λειτουργίας του εξοπλισμού, παραμέτρους λειτουργίας και ενδείξεις βλάβης σε πραγματικό χρόνο. Το μήκος των εξαρτημάτων μπορεί να ρυθμιστεί ψηφιακά και το μήκος των εξαρτημάτων μπορεί να ρυθμιστεί. Παρακολούθηση σε πραγματικό χρόνο-της κατάστασης λειτουργίας του εξοπλισμού και ένδειξη σφάλματος.
|
|
Χαρακτηριστικά μηχανήματος δίσκου καλωδίων
|

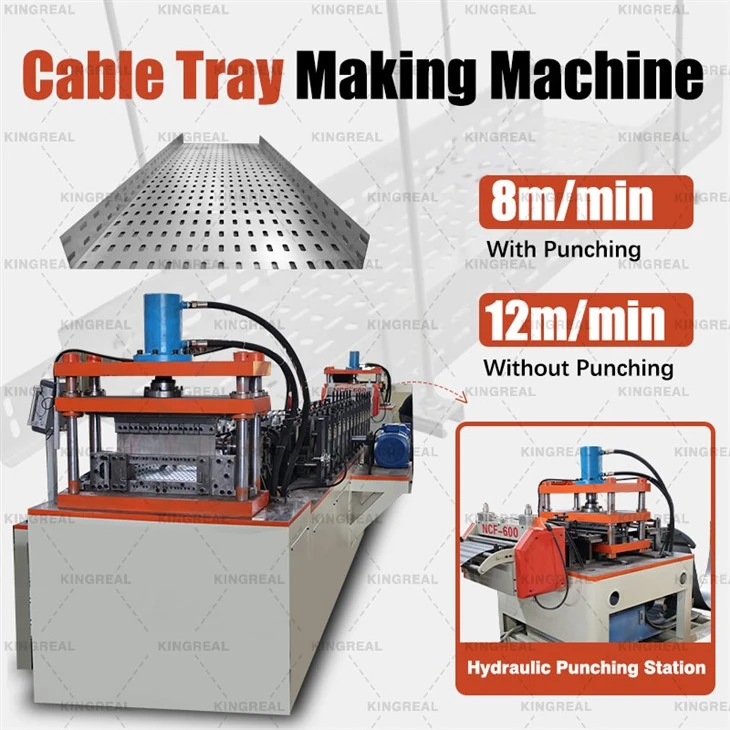

Αυτόματη τροφοδοσία-αρχική ισοπέδωση-τροφοδοσία (servo)-διάτρηση-κοπή-μεταφορά υλικού-σχηματισμός-εκφόρτισης - Decoiler - Ισοπεδωτή ακριβείας - σταθμός διάτρησης με καλούπια διάτρησης - Τροφοδότης σερβομηχανισμού - Κύριος σταθμός διαμόρφωσης ρολού - Σταθμός υδραυλικής διάτμησης - Στοίβαξη προϊόντων - Ηλεκτρικό και υδραυλικό σύστημα
|
|
Τεχνική προδιαγραφή της μηχανής κατασκευής δίσκων καλωδίων
|
Απαιτήσεις υλικών |
Πλάκα ψυχρής έλασης Q235 |
|
Πάχος υλικού σανίδας |
1,6~2,0mm |
|
Πλάτος θήκης καλωδίων |
Ανάλογα με τις ανάγκες παραγωγής, μπορεί να διαμορφωθεί μια ποικιλία συρταριών καλωδίων με πλάτος λωρίδας 150 mm Λιγότερο ή ίσο με § Λιγότερο ή ίσο με 1050 mm. |
|
Ταχύτητα Παραγωγής |
Ταχύτητα συνεχούς διαμόρφωσης 0-6m/min. |
|
Γραμμή παραγωγής |
Πλήρως αυτόματος έλεγχος PLC με λειτουργία οθόνης αφής |
|
Βάσεις Roll Forming |
22 Rollers σταθμός |
|
Υλικά διαμόρφωσης κυλίνδρων |
Θεραπεία σβέσης GCr15 |
|
Μέθοδος οδήγησης |
Οδήγηση με κιβώτιο ταχυτήτων |
|
Ηλεκτρικό σύστημα ελέγχου |
Έλεγχος PLC |
|
Συνολική εγκατεστημένη ισχύς |
περίπου 95 kw |
|
Διάσταση |
32*2.3*1.8M (L*W*H) |
συρτάρι καλωδίων Machine WorkFlow

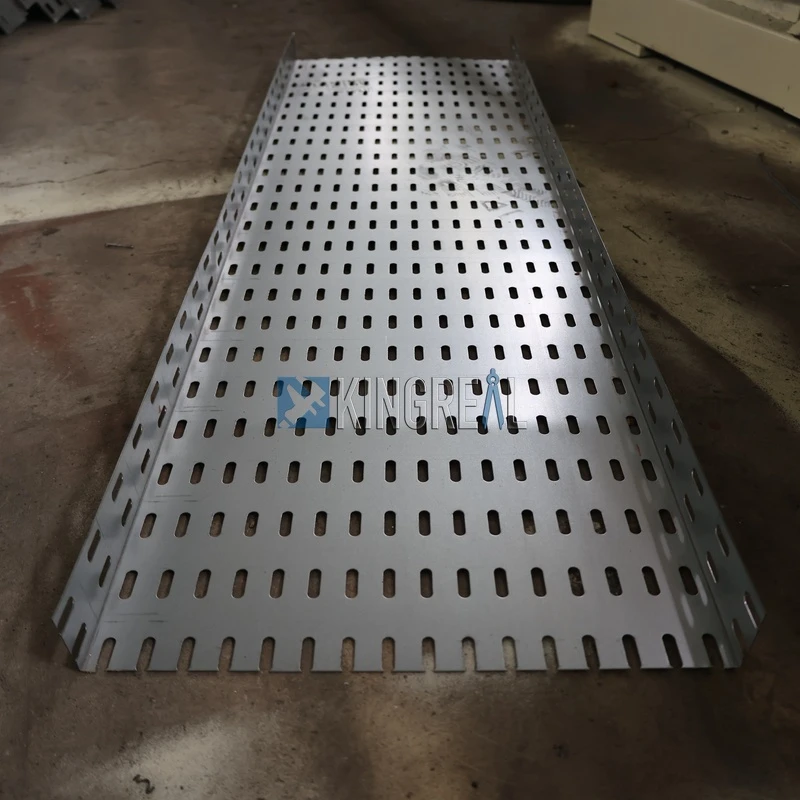

Προϊόν δίσκου καλωδίων στο εργοστάσιο

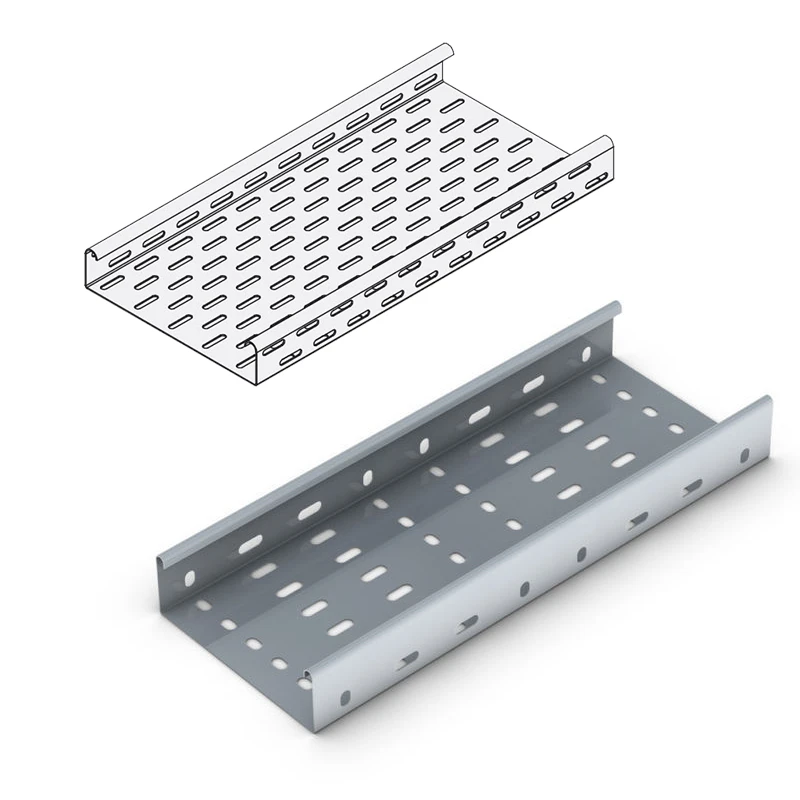

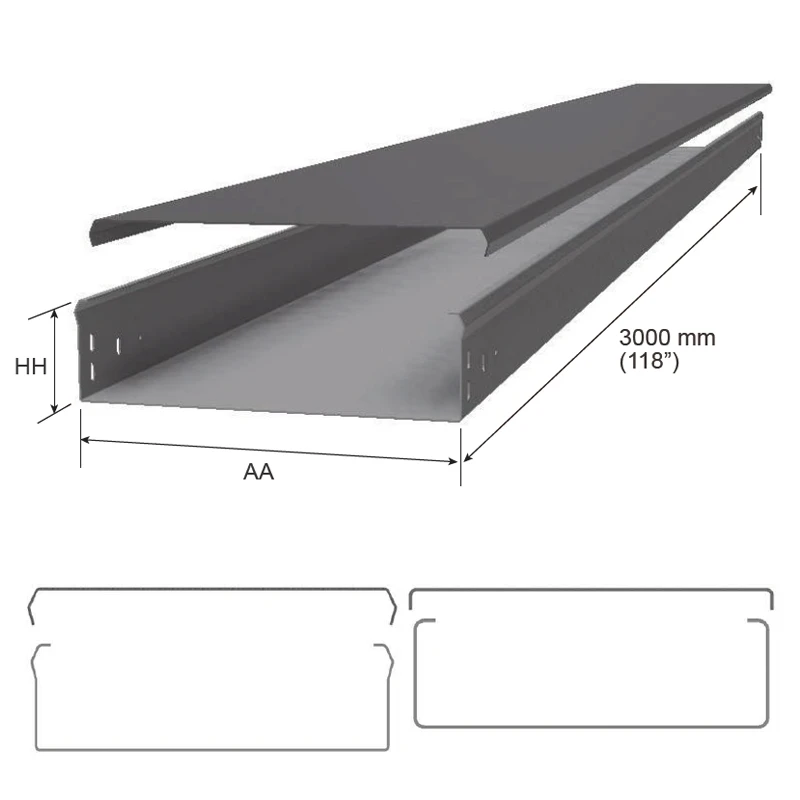

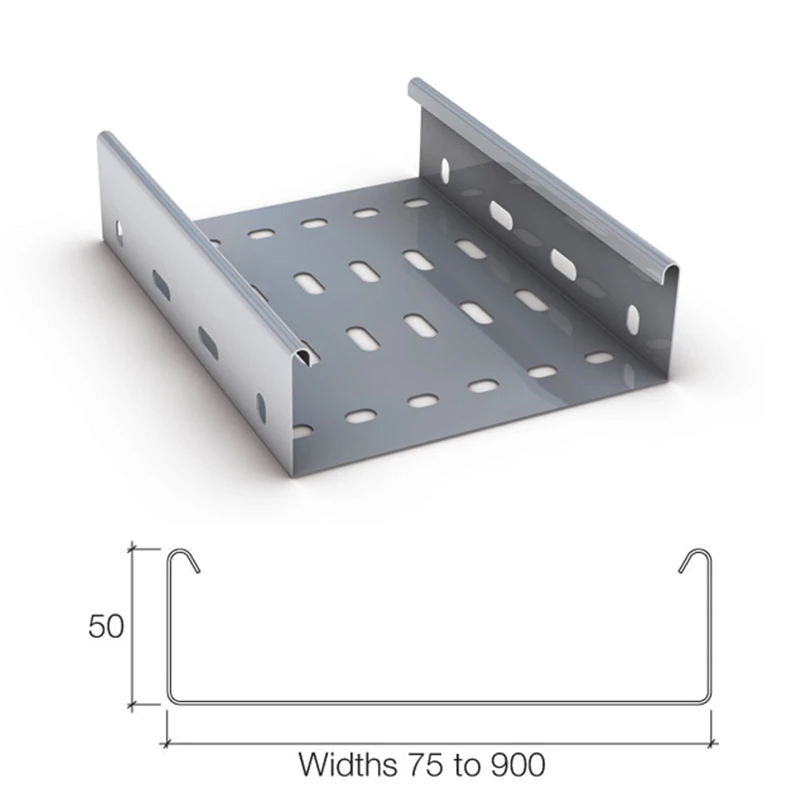

Σχετικό σχέδιο προϊόντος του δίσκου καλωδίων
Εφαρμογή προϊόντος δίσκου καλωδίων
Ολοκληρωμένες λύσεις καλωδιακού συστήματος
Η KINGREAL Roll Former είναι αφοσιωμένη στο να παρέχει στους πελάτες μια πλήρη σειρά ώριμων και αξιόπιστων λύσεων καλωδιακών συστημάτων.
Η KINGREAL Roll Former προμηθεύει τη μηχανή διαμόρφωσης κυλίνδρων δίσκων καλωδίων για την παραγωγή διαφόρων τύπων δίσκων καλωδίων-συμπεριλαμβανομένων καλυμμάτων δίσκων καλωδίων, διάτρητων δίσκων καλωδίων, δίσκους σκάλας και συμπαγείς-κάτω δίσκους.
Το μηχάνημα διαμόρφωσης ρολού δίσκου καλωδίων φιλοξενεί προφίλ διαφορετικών υλικών και προδιαγραφών, καλύπτοντας πλήρως τις ποικίλες ανάγκες των διαφόρων έργων μηχανικής καλωδίων. Επιτρέπουμε την παραγωγή συγκεκριμένων προϊόντων δίσκων καλωδίων που απαιτούνται στην τοποθεσία-, κατάλληλα για εφαρμογές που κυμαίνονται από τη διανομή ηλεκτρικής ενέργειας κτιρίων και βιομηχανικές εγκαταστάσεις έως έργα υποδομής.
Επιπλέον, η KINGREAL Roll Former προσφέρει μηχανές διαμόρφωσης ρολού προφίλ din rail. Σχεδιασμένος επίσης για τον τομέα της ενέργειας και της ενέργειας, αυτός ο εξοπλισμός αυτοματοποιεί τη διαμόρφωση σε ρολό προφίλ σιδηροτροχιών DIN που χρησιμοποιούνται μέσα στους ηλεκτρικούς θαλάμους ελέγχου.
Συμπληρώνει τις μηχανές μας διαμόρφωσης κυλίνδρων δίσκων καλωδίων, επιτρέποντας στους πελάτες να κατασκευάσουν μια πλήρη σειρά εξαρτημάτων που σχετίζονται με την ισχύ-με μια-μία στάση. Αυτό μειώνει το κόστος που σχετίζεται με την προμήθεια πολλαπλών μηχανών και βελτιώνει τη συνολική απόδοση παραγωγής.
Έργο 2026:Μηχανή διαμόρφωσης ρολού δίσκου καλωδίων
Η KINGREAL Roll Former ολοκλήρωσε την κατασκευή και την-εργοστασιακή θέση σε λειτουργία μιας προσαρμοσμένης-μηχανής διαμόρφωσης ρολού δίσκου καλωδίων για πελάτη από την Αλγερία. Προσκαλέσαμε ειλικρινά τον πελάτη να επισκεφθεί τις εγκαταστάσεις μας για τη διαδικασία αποδοχής εξοπλισμού.
Η διαδικασία αποδοχής επιβλήθηκε από την επαγγελματική ομάδα της KINGREAL Roll Former και περιελάμβανε μια ολοκληρωμένη σειρά τυπικών ελέγχων: επιθεώρηση της δομικής εμφάνισης της μηχανής διαμόρφωσης ρολού δίσκου καλωδίων, δοκιμή λειτουργικής απόδοσης, επαλήθευση της ευελιξίας του συστήματος στην προσαρμογή σε πολλαπλές προδιαγραφές προϊόντων και μέτρηση της ακρίβειας διαστάσεων των τελικών προϊόντων.
Η σταθερή απόδοση της μηχανής διαμόρφωσης ρολού δίσκου καλωδίων και η υψηλή ποιότητα των τελικών προϊόντων κέρδισαν υψηλούς επαίνους από τον Αλγερινό πελάτη, σηματοδοτώντας την επιτυχή ολοκλήρωση της-διαδικασίας αποδοχής στον ιστότοπο.
Για περισσότερες λεπτομέρειες σχετικά με αυτό το έργο, επισκεφθείτε τον παρακάτω σύνδεσμο:Έργο Αλγερίας: Μηχανή διαμόρφωσης ρολού δίσκου καλωδίων
Διαδικασία εξυπηρέτησης με μία-διακοπή
Η KINGREAL Roll Former παρέχει ολοκληρωμένη-τελική έως{1}}υπηρεσία-που καλύπτει προ-πωλήσεις, σε-διαδικασία και μετά{5}}στάδια πώλησης.
Αρχικά, η KINGREAL Roll Former αποκτά μια πλήρη κατανόηση των απαιτήσεων του πελάτη για τη δημιουργία προσαρμοσμένων σχεδίων μηχανών διαμόρφωσης ρολού δίσκου καλωδίων, ακολουθούμενη από κατασκευή ακριβείας από την ομάδα παραγωγής μας. Μόλις ολοκληρωθεί η κατασκευή, οι πελάτες καλούνται να επιθεωρήσουν το μηχάνημα αυτοπροσώπως. Η αποστολή συνεχίζεται μόνο αφού επιβεβαιωθεί ότι όλα είναι σωστά.
Τέλος, η KINGREAL Roll Former αποστέλλει επαγγελματίες μηχανικούς στην τοποθεσία του πελάτη για να χειριστούν την εγκατάσταση και να παρέχουν λειτουργική εκπαίδευση.
Επιπλέον, η ομάδα Roll Former της KINGREAL παρακολουθεί συνεχώς την κατάσταση λειτουργίας της μηχανής διαμόρφωσης ρολού δίσκου καλωδίων, διασφαλίζοντας τη συνεχή παροχή υπηρεσιών όπως η προμήθεια και συντήρηση ανταλλακτικών.
Επίσκεψη Πελάτη
Η KINGREAL ROLL FORMER καλωσορίζει θερμά πελάτες από όλο τον κόσμο για να επισκεφτούν το εργοστάσιό μας στην Κίνα. Μη διστάσετε να επικοινωνήσετε μαζί μας αμέσως εάν χρειάζεστε οποιαδήποτε βοήθεια.
